Aufmaß-Hilfe / Gut vorbereitet

Ein guter Überblick.
Hilfreiche Tipps für dein Aufmaß.

Mit einer übersichtlichen Skizze, nachvollziehbaren Maßen und passenden Fotos kannst du deinen Grundriss leichter zusammenstellen. Hier findest du Tipps für die Vorbereitung.

KI-bearbeitetes Foto auf Grundlage von Thirdman / Pexels.

Mit einer einfachen Skizze starten.

• Eine grobe Skizze je Geschoss hilft, Räume und Wände eindeutig zuzuordnen.
• Eine gemeinsame Gebäudeecke und dieselbe Ausrichtung erleichtern den Vergleich der Geschosse.
• Kurze Raum- und Wandnamen halten Maße, Notizen und Fotos zusammen.
• Bei ähnlichen Geschossen spart eine Kopie des ersten Grundrisses Zeit. Abweichungen kannst du danach einzeln anpassen.

Die wichtigsten Angaben im Blick.

• Wandlängen, Wanddicken und die Lage von Türen und Fenstern sind besonders hilfreich.
• Bei der geplanten Öffnung helfen Breite, Höhe und der Abstand zu einer eindeutig erkennbaren Wandecke.
• Einheitliche Einheiten und direkt zugeordnete Notizen vermeiden Verwechslungen.
• Unklare Bereiche lieber kennzeichnen und beschreiben, statt Maße zu schätzen.

Fotos mit Zusammenhang

Eine Raumübersicht und die betroffene Wand von beiden Seiten erleichtern die Orientierung. Ergänzende Details von Anschlüssen oder auffälligen Stellen helfen bei der Sichtung. Ordne die Bilder dem passenden Geschoss zu und benenne Raum und Blickrichtung.

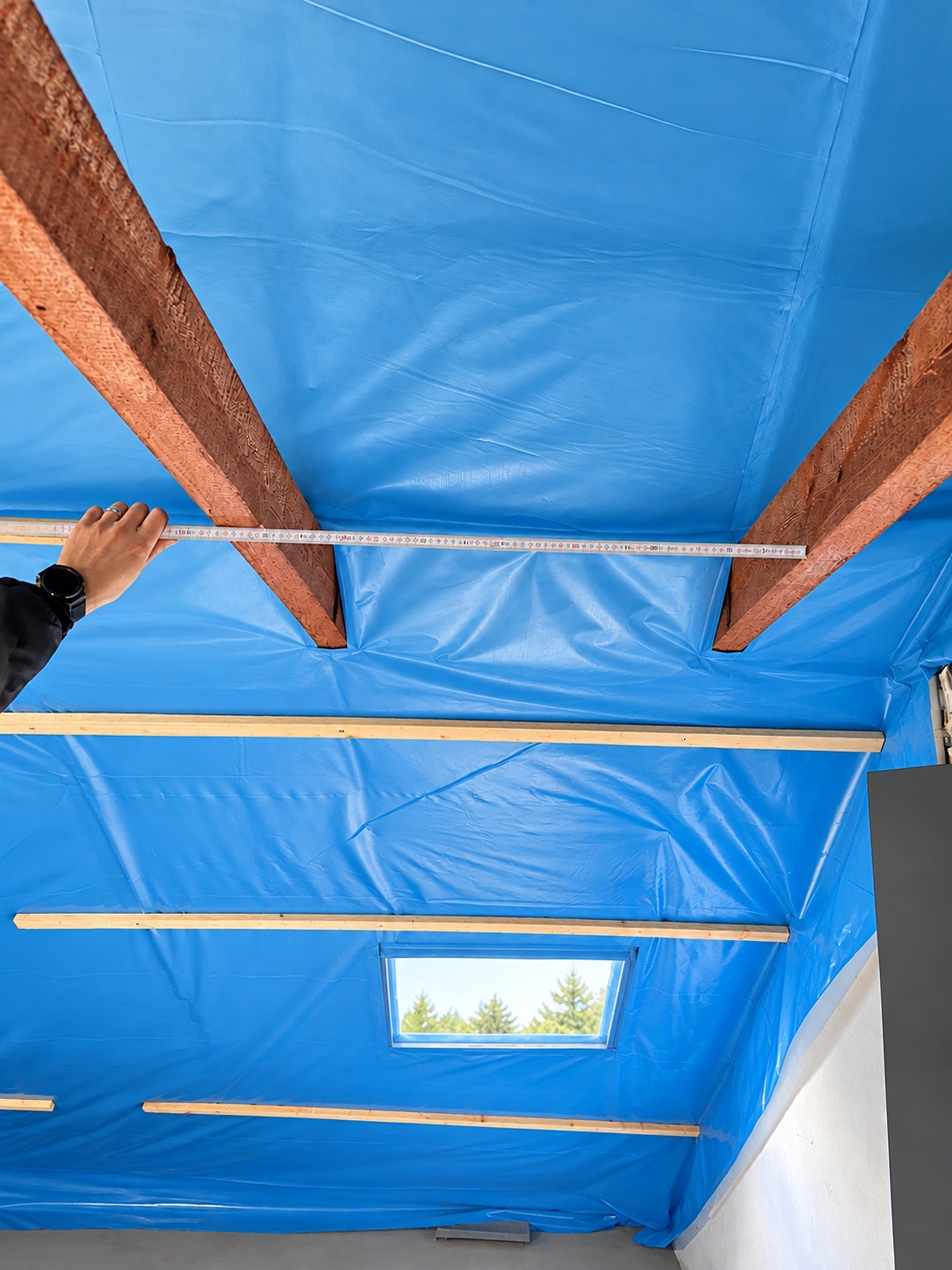

Sparrenaufmaß · bereitgestellte Aufnahme, bildlich überarbeitet.

Den Dachstuhl als Ganzes festhalten.

• Übersichtsfotos in beide Richtungen machen die Anordnung der Balken verständlich.
• Sparrenabstände, sichtbare Querschnitte und die Lage von Pfetten und Stützen sind hilfreiche Ergänzungen.
• Bei Abständen dazuschreiben, ob der freie Abstand zwischen den Hölzern oder der Abstand ihrer Mittellinien gemeint ist.
• Unterschiedliche Abstände oder nachträgliche Änderungen separat notieren.

Gut zuordenbare Unterlagen sammeln.

• Eine einfache Dachskizze mit markierten Fotostandorten hilft bei der Zuordnung.
• Detailbilder von Auflagern und Verbindungen durch eine Übersicht ergänzen.
• Für PV-Projekte sind Modulanzahl, Belegungsplan und Unterlagen zum Montagesystem hilfreich.
• Nur sicher zugängliche Bereiche erfassen. Fehlende Angaben können später geklärt werden.

Für den Grundriss vorbereiten

Stützen und andere Bauteile lassen sich leichter eintragen, wenn ihre Lage zur gleichen Gebäudeecke notiert ist. Vorhandene Pläne und eigene Beobachtungen getrennt kennzeichnen; erkennbare Abweichungen als Notiz ergänzen.
